Sportovní výfuk Škoda 100/110/1100MB
![]()
vydal AMK Škoda Mladá Boleslav v roce 1986
![]()
Tlumič výfuku pro osobní automobily Škoda v soutěžní úpravě. (tlumič výfuku pro sportovní účely a příslušné řezy, pohledy a detaily, konstrukce AZNP)
![]()

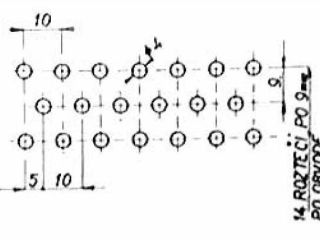

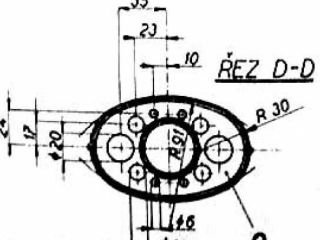

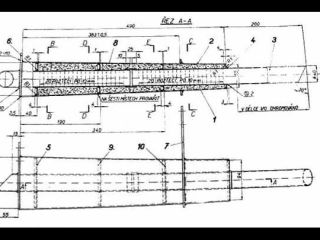

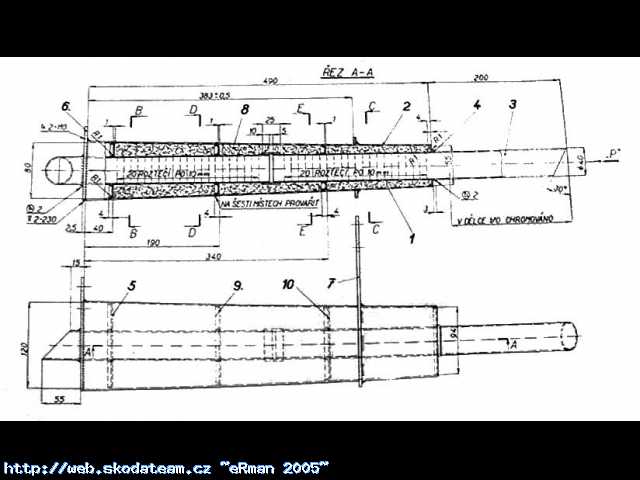

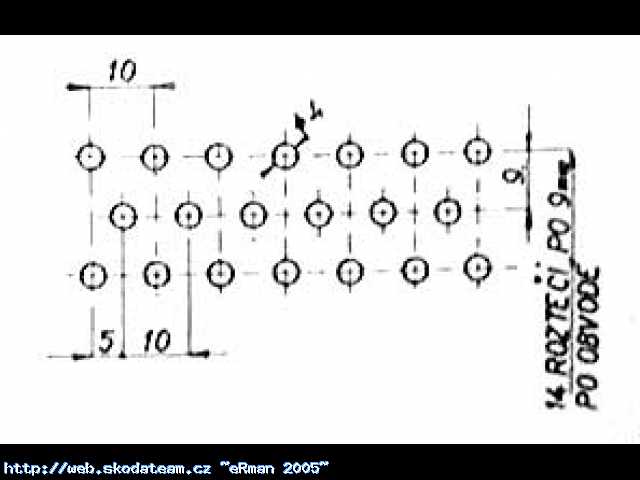

Pro ty, kteří si upravují osobní automobilyu Škoda 100, 100 L, 110 L, Škoda 1000 MB (MBX, MBG), uvádíme výkres tlumiče a jeho potrubí v soutěžní úpravě (obr. 83a-83ch).
![]()
Výkresy s připojeným rozpisem materiálu nepotřebují žádného zvláštního komentáře. Hrdlo potrubí nakreslené na výkresu potrubí je z materiálu se zvýšenou schopností odolávat žáru. Je všam možno použít i hrdlo ze sériového provedení vozu - tedy vylisované z plechové trubky.
![]()

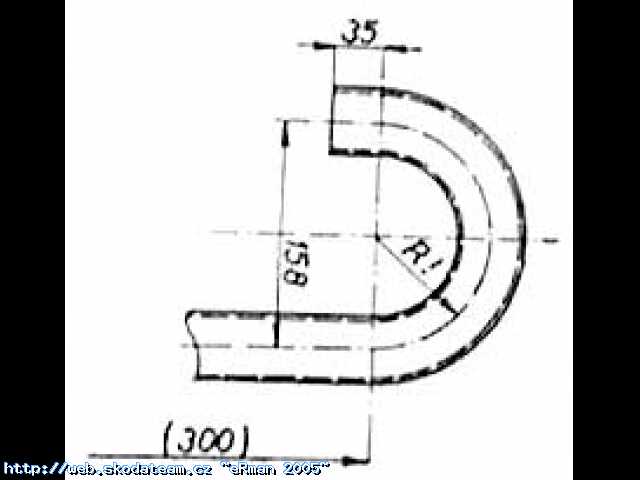

Výfuková trubka je přivařena k tlumiči výfuku svarem V 2 (svařovací drát G 38 průměr 2 ČSN 42 0172.1, 0,01 k). Jení osa je vzdálena od pozice 7, tj od držáku 96 mm. Výfuková trubka je kreslena v poloze, v níž bude přivařena k tlumiči výfuku.
![]()
Typ tlumiče je BURGES, přímoprůchozí - absorpční; má příznivý vliv na výkon - ztráty výkonu jsou nižší asi o 3-5%. Zdůrazňujeme, že popisované a zobrazené provedení tlumiče výfuku je použitelné pouze pro soutěže, jelikož maximální hlučnost přesahuje horní mez hlukového rozsahu povoleného československou státní normou.
 ![]() Plánky ve formátu ZIP (226.3kb)
![]()
Rozpis materiálu:
Tlumič výfuku
pozice 1,2
- dolní a horní polovina pláště
- 11 320.30 čsn 41 1320
- 2 x plech 1 x 280 x 510 čsn 42 5302.21
![]()
pozice 3
- zadní díl trubky
- 11 350.2 čsn 41 1350
- trubka 40 x 1,5 x 440 čsn 42 6710.21
![]()
pozice 4
- dno
- 11 320.30 čsn 41 1320
- plech 1 x 85 x 120 čsn 42 5302.21
![]()

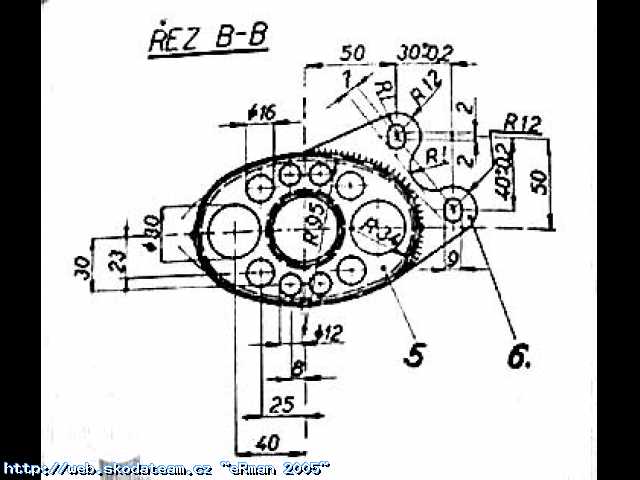

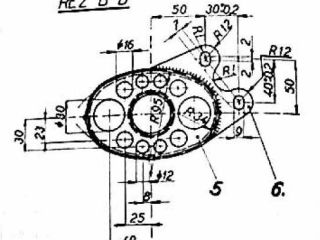

pozice 5
- přepážka
- 11 320.30 čsn 41 1320
- plech 1 x 100 x 140 čsn 42 5302.21
![]()
pozice 6
- držák a dno
- 11 378.10 čsn 41 1378
- plech 2,5 x 160 x 100 čsn 42 5302.21
![]()

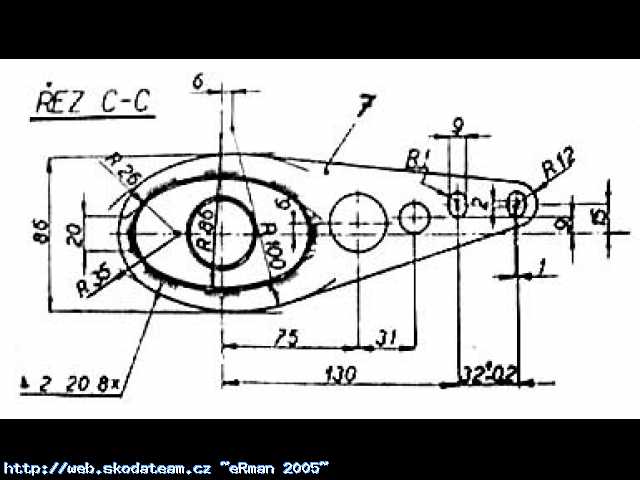

pozice 7
- držák
- 11 378.10 čsn 41 1378
- plech 2,5 x 100 x 240 čsn 42 5302.21
![]()
pozice 8
- železná vlna - 2,5 kg
![]()

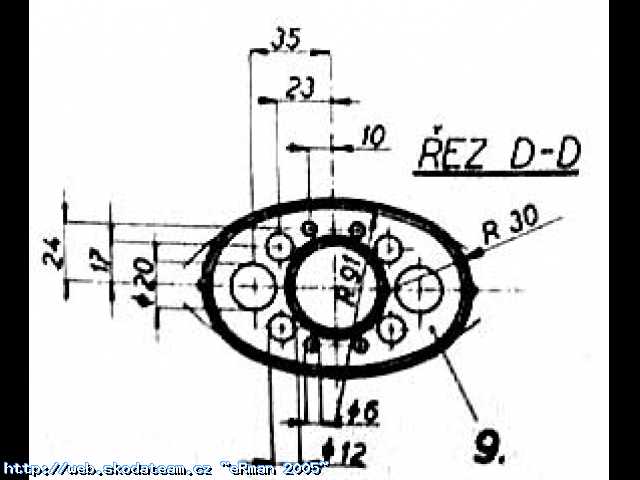

pozice 9
- přepážka
- 11 320.30 čsn 41 1320
- plech 1 x 140 x 100 čsn 42 5302.21
![]()
pozice 10
- přepážka
- 11 320.30 čsn 41 1320
- plech 1 x 100 x 140 čsn 42 5302.21
![]()
pozice 11
- přední díl trubky
- 11 350.2 čsn 41 1350
- trubka 40 x 1,5 x 530 čsn 42 6710.21
![]()
pozice 12
- objímka trubky
- 11 350.2 čsn 41 1350
- trubka 40 x 1,5 x 30 čsn 42 6710.21
![]()
Svařovací drát průměr 2 G 38 čsn 42 0172.1, 0,02 kg
![]()
Výfuková trubka
pozice 1,2
- 11 353.2 čsn 41 1353
- trubka 42 x 2 x 800 čsn 42 6710.01
![]()

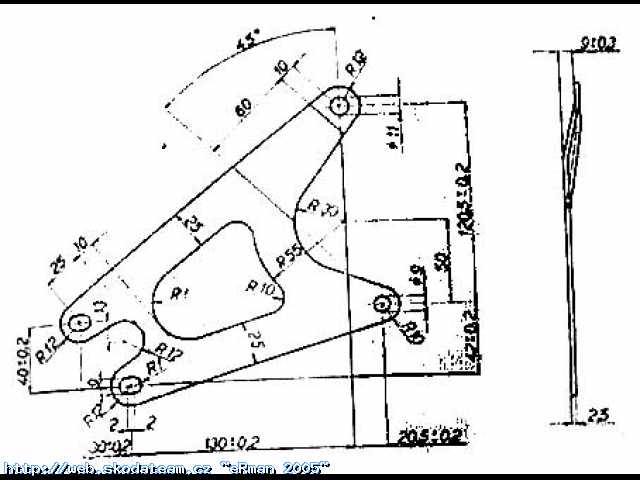

Držák tlumiče
- 11 378.10 čsn 41 1378
- plech 2,5 x 135 x 230 čsn 42 5302.21
![]()
Plánek poslal z Polska Marek Lojakowski
|
