Teorie svařování III. (podmínky)
![]()
Podmínky svařování
1. proudová hustota (A/mm2)
- jak velkou ampéráží můžeme zatížit daný průměr drátu
2. průměr drátu (mm)
- podle velikosti proudu
- druhu svaru a polohy svařování
3. druh a polarita svař. proudu
- proud stejnosměrný (=) - polarita nepřímá (- pól na základním materiálu, + pól v hořáku)
4. volná délka drátu
- výlet (10x průměr drátu, u směsi + 2 mm)
1 mm navíc = ztráta 10 až 20 A
5. vliv složení základního a přídavného materiálu
- přídavný materiál volíme podle materiálu základního a to u nelegovaných zejména podle mech. vlastností a u legovaných zejména podle chemického složení
6. vliv předehřevu
- u velmi silného materiálu
- u materiálu z vyžším obsahem uhlíku
- u materiálu pod 0°C
7. příprava svarových ploch
- ze svařovaných ploch a nejbližšího okolí odstraníme: kyslíčníky a okuje, barvy, plasty, mastnotu, pokovení

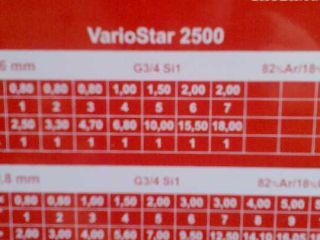

8. volba parametrů
- parametry volíme podle tloušťky plechu
- polohy svařování
- průměru drátu
- druhu svaru
- druhu plynu
9. měrné teplo vnesené do svaru
- teplo se musí vnášet rovnoměrně a co nejméně
10. složení ochranného plynu a jeho průtokové množství (l/min)
- volba podle průměru drátu
10x průměr drátu u CO2
10x průměr drátu + 2L u směsi
Fyzikální vlivy při svařování
1. působení elektromagnetické síly
- působí kladně pro oddělení kapky
2. povrchové napětí
- působí proti oddělené kapky
3. reakční síla tryskajících par
- kapka je reakční sílou odtlačována proti ukápnutí
4. gravitační síla
- působí kladně při sváření rovně dolů a záporně nad hlavou
5. dynamický účinek el. oblouku
- je rozhodující síla a působí kladně pro oddělení kapky (proto lze svařovat i nad hlavou)
Přenos kovu v oblouku
1. Zkratový
- krátký oblouk
- 50 - 200 zkratů za sekundu
- u směsi (jemné kapky, malý rozstřik)
- u CO2 (velké kapky, větší rozstřik)
2. Bezzkratový
- dlouhý oblouk
- sprchový oblouk
- pulsní oblouk
- rotační oblouk
dlouhý oblouk
- přechod mezi krátkým a sprchovým
- u směsi (osový přenos)
- u CO2 (není osový přenos, raději nepoužívat)
sprchový oblouk
- začíná normálně po zažehnutí oblouku se hořák oddálí 20 - 30 mm (pouze se směsí)
pulsní oblouk
- vysoká kvalita svaru, malá rychlost svařování, pro slabé materiály a kořeny, málo vad ve svaru, malá deformace svarku
rotační oblouk
T.I.M.E.
Ar (62%) + He (26,5%) + CO2 (8%) + O2 (0,5%)
- upravený sprchový oblouk
- široký svar, hluboký závar
- vynikající mechanické vlastnosti
- vysoké rychlosti svařování
- na 400 A a 30 m/min drátu
- pro velmi silné materiály
- zejména pro svařovací automaty
Deformace a napětí
- jsou průvodním jevem každého tavného svařování
Možnosti snižování deformací a napětí
1. dodání co nejmenšího množství tepla
2. vhodné upnutí svařenců v přípravcích - pružné přípravky
3. vhodná příprava svarových ploch
4. vhodné využití stehování a postupu svařování
Základní pojmy
svařování - proces při kterém vznikají nerozebyratelná spojení
svarek - výrobek zhotovený svařováním
svar - část svarového spoje která byla při svařování roztavena
navařování - nanášení vrstvy kovu na povrch součásti pomocí tavného svařování
tavné svařování - svařování prováděné tavením spojovaných částí bez použití tlaku
obloukové svařování - svařování které využívá energie el. oblouku (tepelné)
základní materiál - materiál svařovaných částí
teplem ovlivněná oblast - část základního materiálu která nebyla roztavená, ale jejíž struktura a vlastnosti se v důsledku ohřevu změnily
hranice ztavení - hranice základního materiálu a svarového kovu
hlubka závaru - největší hloubka roztavení základního materiálu
kořen svaru - část svaru která je nejvzdálenější od povrchu
úhel zkosení - 25° - 30°
úhel rozevření - úhel mezi zkosenými částmi svarových ploch 50° - 60°
svarové plochy
otupení - nezkosená část plochy
svarová mezera - nejkratší vzdálenost mezi 2 až 3,5 mm
kořenová housenka (kořen)
výplňová housenka (výplň)
krycí vrstva podložení svaru (zhotovení svarové vrstvy ze strany kořene)
housenka - svarový kov navařený při jednom chodu
vrstva - část svarového kovu která se skládá z jedné nebo několika housenek na stejné úrovni příčného řezu svaru
více vrstvý svar - skládá se z několika vrstev
kresba housenky - charakteristický povrch housenky
svarový kov - přetavený přídavný materiál
svarový kov spoje - slitina z přídavného a základního materiálu
svarová lázeň - svarový materiál v tekutém stavu
přídavný materiál - kov přidávaný do svaru
tepelný příkon - energie spotřebovaná na jednotku délky svaru
foukání oblouku - odklonění oblouku v důsledku působení magnetických polí
přímá polarita - elektroda k zápornému pólu, svarový předmět ke kladnému pólu
nepřímá polarita - lektroda ke kladnému, svařovaný předmět k zápornému
|
