Centrální zamykání s DO - Škoda 12O



Centrální zamykání s DO - Škoda 120

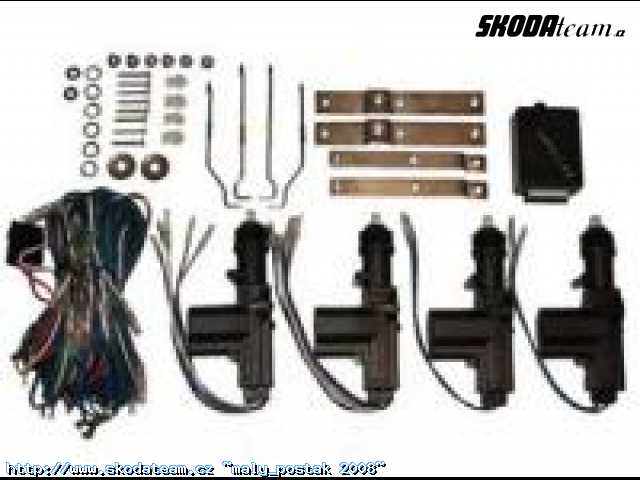

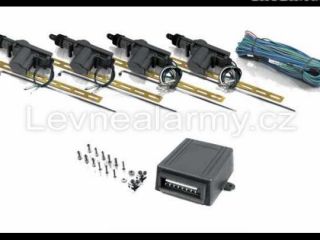

Celá sada pohromadě

!Centrální zamykání s DO - Škoda 12O
!Centrální zamykání s DO - Škoda 12O
!Centrální zamykání s DO - Škoda 12O

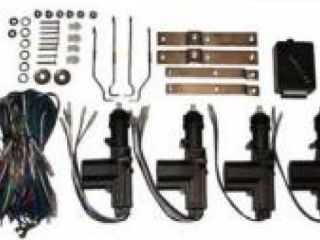

Obsah sady:
1x 5 kabelový servo motorek
3x 2 kabelový motorek
4x montážní plech
4x svorky se šrouby
1x kabelový svazek
1x řídící jednotka

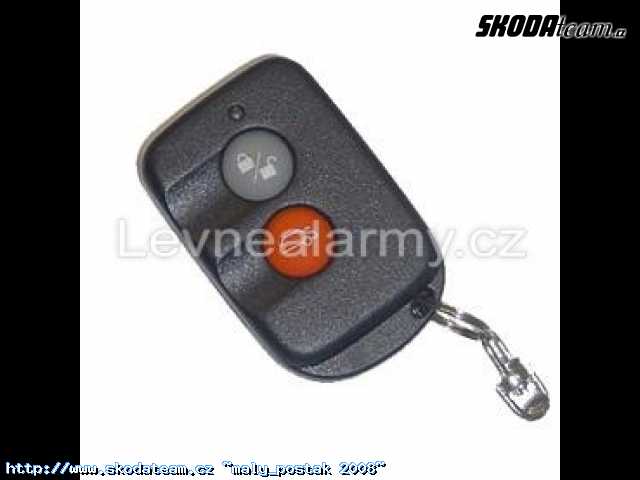

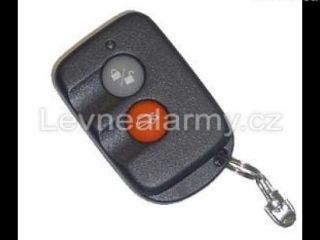

2x dálkový ovladač
+ nějaké šroubky, a různé příchytky na táhla

__________________________________________________________________________________________________


Půchodky do dveří


!Centrální zamykání s DO - Škoda 12O

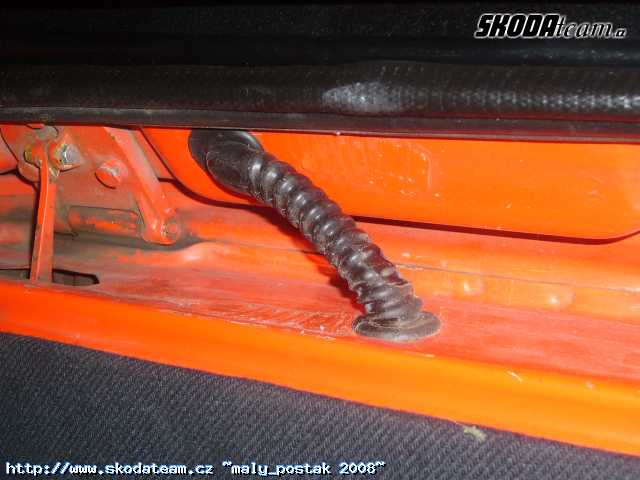

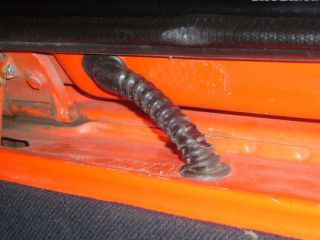

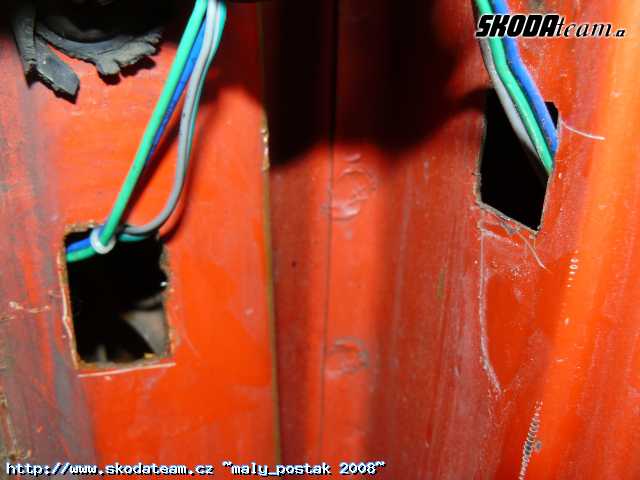

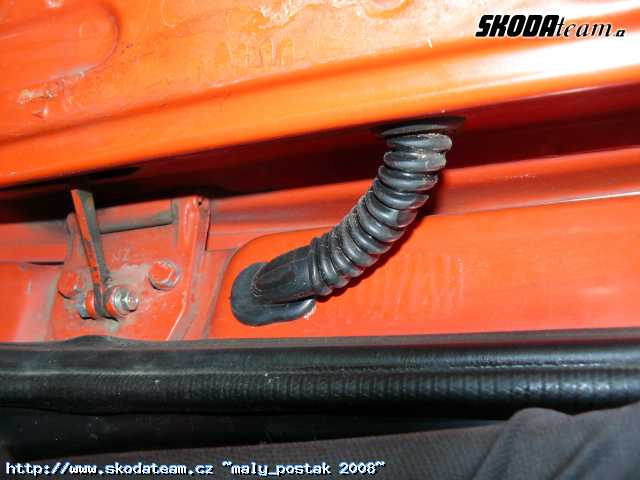

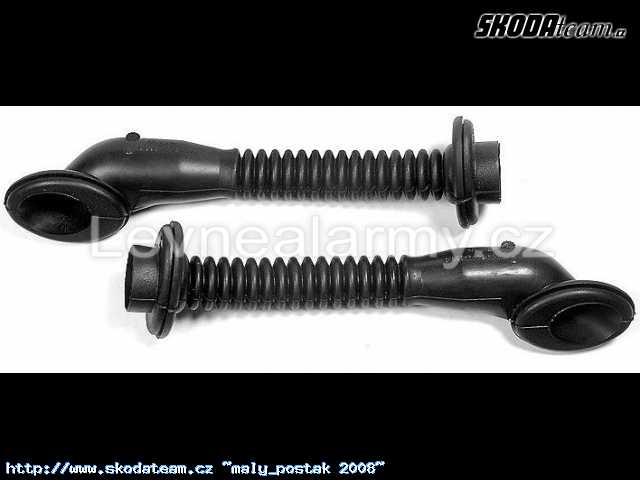

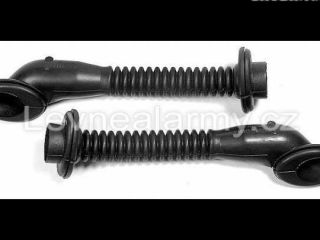

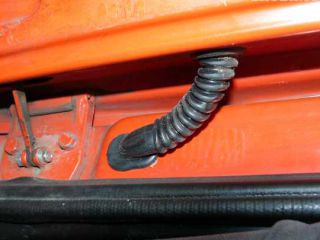

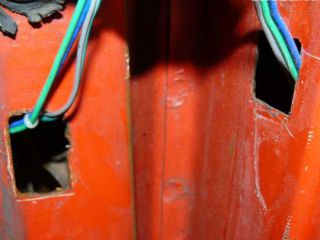

- průchodka mezi dveřmi a B sloupkem: do sloupků si odvrtáme a odpilujeme díry pro průchodku. Pokud použijete průchodku jako já z Felície (z pátých dveří) tak tato průchodka má na každé straně jiný tvar. Musíte si rozmyslet, kterou stranu použijete do dveří a kterou do sloupku. No a podle toho udělat otvory. Důležité je nedělat otvory proti sobě, ale jeden výš a druhý níž. Dá se to jednoduše udělat přiložením průchodky ke dveřím a sloupku a označit si místa kde se udělají otvory. Viz foto pod textem. Průchodky sou řešeny stejně jak na předních tak na zadních dveřích.


!Centrální zamykání s DO - Škoda 12O
!Centrální zamykání s DO - Škoda 12O
!Centrální zamykání s DO - Škoda 12O


___________________________________________________________________________________________________


Přední dveře

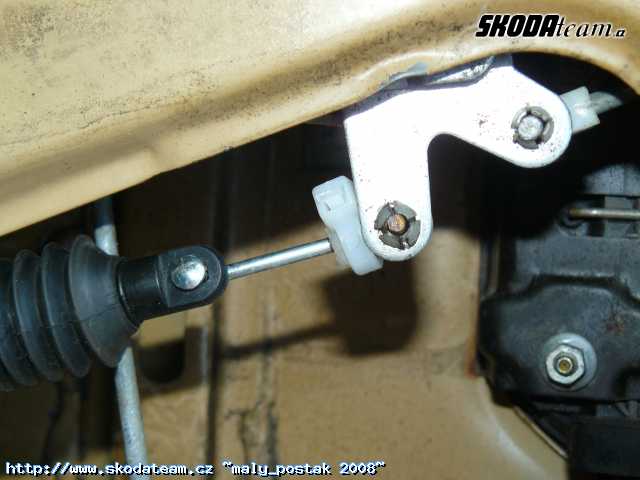

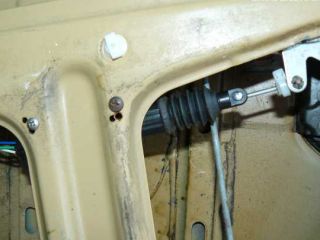

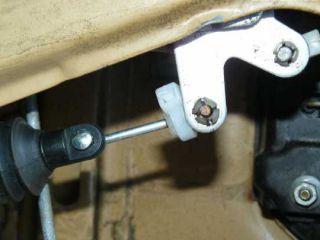

- původní táhlo je v té spodní dírce zámku, stejně jako u zadních dveří. To je potřeba jednoduše přesunout do té horní dírky zámku, ale tím dojde k tomu, že táhlo ke kolíku pro zamačkávání dveří je dlouhé a je potřeba ho trochu zkrátit. Táhlo od servo motorku je pak uchyceno do spodní díry a nejsou potřeba používat přiloženy svorky se šrouby. Tím se docílí, že budeme mít servo krásně v ose se zámkem.

- servo motorek není potřeba přichytávat pomocí montážních plechů, dá se uchytit normálně k plechu dveří ( viz. foto), je dobré mezi servo a plech dveří dát třeba nějakou silnější podložku nebo já použil matku, aby servo nesedělo přímo na plechu dveří

- uchycení táhla je dále popsáno u popisu montáže zadních dveří

- kabely připevníme ke dveřím stahovacími páskami, aby se nám ve dveřích nepletly do stahování oken a nepřekážely nám tam.


!Centrální zamykání s DO - Škoda 12O
!Centrální zamykání s DO - Škoda 12O


__________________________________________________________________________________________________


Zadní dveře


!Centrální zamykání s DO - Škoda 12O
!Centrální zamykání s DO - Škoda 12O
!Centrální zamykání s DO - Škoda 12O

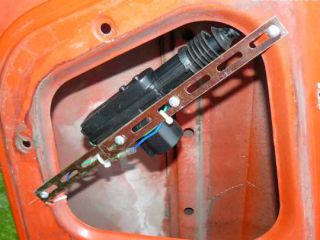

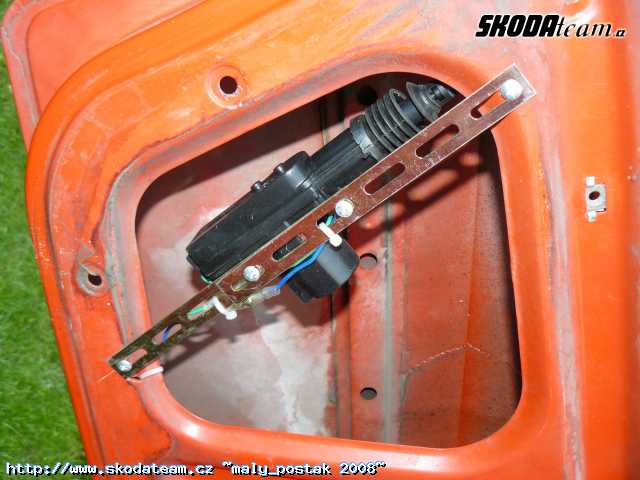

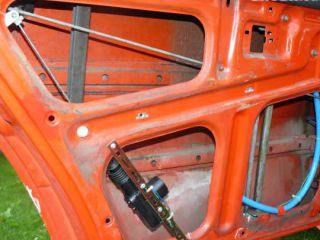

- před montáží servo motorku je důležité si si najít osu mezi otvorem v zámku pro táhlo a servo motorkem. Motorek musí být v ose s táhlem pro lepší funkčnost a delší životnost servo motorku. K uchycení servo motorku použijeme přiložené montážní plechy a spojíme si dva montážní plechy k sobě (můžeme použít dva, jelikož na předních dveřích jsme je ušetřily). Poté můžeme namontovat servo motorek, ale s ohledem na délku táhla.

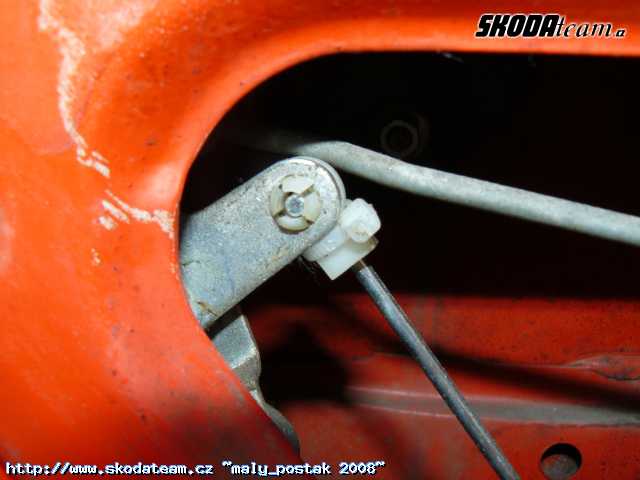

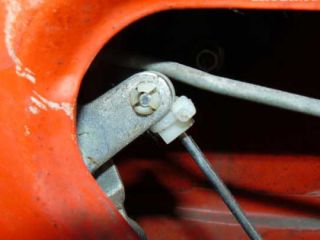

- zakončení táhla klasicky pomoci sponek co sou použity na ostatní táhla ve dveřích. Délku táhla je dobré si odměřit, s tím že počítáme něco na ohyb konce táhla a něco nám musí koukat na konci skrz sponu, a taky se musí přidat něco kvůli tomu, že motorek se nesmí vyjíždět až do krajní polohy - cca 1-2mm nechat vůli. Pokud necháte vetší vůlí v chodu servo motorku dveře se vám po odemknutí opět zamknou. Jelikož drát táhla byl ze slabšího průměru tak sem táhlo se sponou stáhl stahovací páskou.

- kabely přípevníme ke dveřím stahovacími páskami aby se nám ve dveřích nepletly do stahování oken a nepřekážely nám tam.

___________________________________________________________________________________________________

Elektroniku nepopisuji, protože je několik možných variant zapojeni, a je to na každém kdo jakou variantu zvolí, někdo zapojí jen centrál, někdo alarm s centrálním zamykáním. Schéma většinou bývá přiložené v balení s centálem. Kdo si na to netroufá, ať si to nechá zapojit od někoho, ale nic na tom není, taky sem z toho měl strach.



Hodně štěstí!!


Podobný návod, podle kterého ho sem to montoval já.


| |
