Podmínky svařování

1. proudová hustota (A/mm2)

- jak velkou ampéráží můžeme zatížit daný průměr drátu

2. průměr drátu (mm)

- podle velikosti proudu

- druhu svaru a polohy svařování

3. druh a polarita svař. proudu

- proud stejnosměrný (=) - polarita nepřímá (- pól na základním materiálu, + pól v hořáku)

4. volná délka drátu

- výlet (10x průměr drátu, u směsi + 2 mm)

1 mm navíc = ztráta 10 až 20 A

5. vliv složení základního a přídavného materiálu

- přídavný materiál volíme podle materiálu základního a to u nelegovaných zejména podle mech. vlastností a u legovaných zejména podle chemického složení

6. vliv předehřevu

- u velmi silného materiálu

- u materiálu z vyžším obsahem uhlíku

- u materiálu pod 0°C

7. příprava svarových ploch

- ze svařovaných ploch a nejbližšího okolí odstraníme: kyslíčníky a okuje, barvy, plasty, mastnotu, pokovení

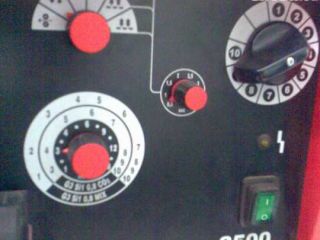

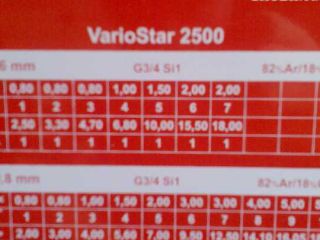

8. volba parametrů

Teorie svařování III. (podmínky)

- parametry volíme podle tloušťky plechu

- polohy svařování

- průměru drátu

- druhu svaru

- druhu plynu

9. měrné teplo vnesené do svaru

- teplo se musí vnášet rovnoměrně a co nejméně

10. složení ochranného plynu a jeho průtokové množství (l/min)

- volba podle průměru drátu

10x průměr drátu u CO2

10x průměr drátu + 2L u směsi

Fyzikální vlivy při svařování

1. působení elektromagnetické síly

- působí kladně pro oddělení kapky

2. povrchové napětí

- působí proti oddělené kapky

3. reakční síla tryskajících par

- kapka je reakční sílou odtlačována proti ukápnutí

4. gravitační síla

- působí kladně při sváření rovně dolů a záporně nad hlavou

5. dynamický účinek el. oblouku

- je rozhodující síla a působí kladně pro oddělení kapky (proto lze svařovat i nad hlavou)

Přenos kovu v oblouku

1. Zkratový

- krátký oblouk

- 50 - 200 zkratů za sekundu

- u směsi (jemné kapky, malý rozstřik)

- u CO2 (velké kapky, větší rozstřik)

2. Bezzkratový

- dlouhý oblouk

- sprchový oblouk

- pulsní oblouk

- rotační oblouk

dlouhý oblouk

- přechod mezi krátkým a sprchovým

- u směsi (osový přenos)

- u CO2 (není osový přenos, raději nepoužívat)

sprchový oblouk

- začíná normálně po zažehnutí oblouku se hořák oddálí 20 - 30 mm (pouze se směsí)

pulsní oblouk

- vysoká kvalita svaru, malá rychlost svařování, pro slabé materiály a kořeny, málo vad ve svaru, malá deformace svarku

rotační oblouk

T.I.M.E.

Ar (62%) + He (26,5%) + CO2 (8%) + O2 (0,5%)

- upravený sprchový oblouk

- široký svar, hluboký závar

- vynikající mechanické vlastnosti

- vysoké rychlosti svařování

- na 400 A a 30 m/min drátu

- pro velmi silné materiály

- zejména pro svařovací automaty

Deformace a napětí

- jsou průvodním jevem každého tavného svařování

Možnosti snižování deformací a napětí

1. dodání co nejmenšího množství tepla

2. vhodné upnutí svařenců v přípravcích - pružné přípravky

3. vhodná příprava svarových ploch

4. vhodné využití stehování a postupu svařování

Základní pojmy

svařování - proces při kterém vznikají nerozebyratelná spojení

svarek - výrobek zhotovený svařováním

svar - část svarového spoje která byla při svařování roztavena

navařování - nanášení vrstvy kovu na povrch součásti pomocí tavného svařování

tavné svařování - svařování prováděné tavením spojovaných částí bez použití tlaku

obloukové svařování - svařování které využívá energie el. oblouku (tepelné)

základní materiál - materiál svařovaných částí

teplem ovlivněná oblast - část základního materiálu která nebyla roztavená, ale jejíž struktura a vlastnosti se v důsledku ohřevu změnily

hranice ztavení - hranice základního materiálu a svarového kovu

hlubka závaru - největší hloubka roztavení základního materiálu

kořen svaru - část svaru která je nejvzdálenější od povrchu

úhel zkosení - 25° - 30°

úhel rozevření - úhel mezi zkosenými částmi svarových ploch 50° - 60°

svarové plochy

otupení - nezkosená část plochy

svarová mezera - nejkratší vzdálenost mezi 2 až 3,5 mm

kořenová housenka (kořen)

výplňová housenka (výplň)

krycí vrstva podložení svaru (zhotovení svarové vrstvy ze strany kořene)

housenka - svarový kov navařený při jednom chodu

vrstva - část svarového kovu která se skládá z jedné nebo několika housenek na stejné úrovni příčného řezu svaru

více vrstvý svar - skládá se z několika vrstev

kresba housenky - charakteristický povrch housenky

svarový kov - přetavený přídavný materiál

svarový kov spoje - slitina z přídavného a základního materiálu

svarová lázeň - svarový materiál v tekutém stavu

přídavný materiál - kov přidávaný do svaru

tepelný příkon - energie spotřebovaná na jednotku délky svaru

foukání oblouku - odklonění oblouku v důsledku působení magnetických polí

přímá polarita - elektroda k zápornému pólu, svarový předmět ke kladnému pólu

nepřímá polarita - lektroda ke kladnému, svařovaný předmět k zápornému
